GSM電梯無線對講系統

GSM電梯無線對講系統

電梯無線三(五)方對講系統

GSM手機卡型

用戶手冊

User`s Manual

                                                                                        電梯無線三五方對講系統

 Wireless Elevator Intercom System

目  錄

一、 GSM電梯無線三(五)方對講系統產品概述： 1

二、 GSM電梯無線三(五)方對講系統功能介紹: 1

三、 GSM電梯無線三(五)方對講系統產品標準配置表 1

四、 GSM電梯無線三(五)方對講系統布線圖 2

五、 GSM電梯無線三(五)方對講系統接線圖 3

六、 GSM電梯無線三(五)方對講系統安裝前準備 4

七、 GSM電梯無線三(五)方對講系統的安裝 5

八、 GSM電梯無線三(五)方對講系統使用說明 6

九、 常見故障排除方法 7

一、GSM電梯無線三(五)方對講系統產品概述：

GSM電梯無線對講系統是我公司推出的第四代產品，機房用無線（GSM）分機與管理中心通話，管理中心可使用原有的固定電話或手機，無需布線，減少了日常使用的維護成本，為管理中心提供了一套全面的無線對講解決方案；GSM型產品采用了先進的微芯片技術，特別根據用戶使用習慣進行優化設計，我們相信這個易于使用的無線電梯對講系統將給你帶來方便、穩定、可靠的通訊。

二、GSM電梯無線三(五)方對講系統功能介紹:

GSM產品無須布線即可連接多臺電梯使其輕松實現對外通話。

從電梯到值班室無線通訊，電梯井道內可用兩條隨行電纜連接。

1、 通話：當電梯使用過程中發生故障停機或停電困人等意外情況時電梯乘客可輕按右邊“電話”鍵向值班室或電梯維保人員發出呼叫信號。

2、特點：可存儲多組號碼，當值班室無人值守時，可向其他電話號碼或指定手機發出求救信號，確保與外界保持持續通訊。

3、優勢：一鍵式呼叫、方便快捷，能有效解決監控中心、機房、轎廂、轎頂、坑底五方對講通話。無須布線大量節約了昂貴的線路成本；無須布線大量節約了線路鋪設高額的施工成本；大量節約了由于線路故障、老化等因素而帶來的維護成本；完全杜絕了由于鋪設線路而帶來的對樓宇及道路的破壞；監控中心位置可以根據需要任意調整，無需任何線路調整；整個系統施工極為簡單、施工周期短、見效快。

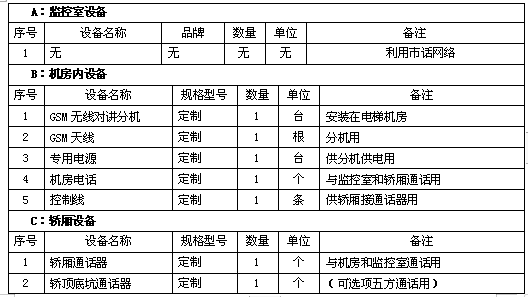

三、GSM電梯無線三(五)方對講系統產品標準配置表

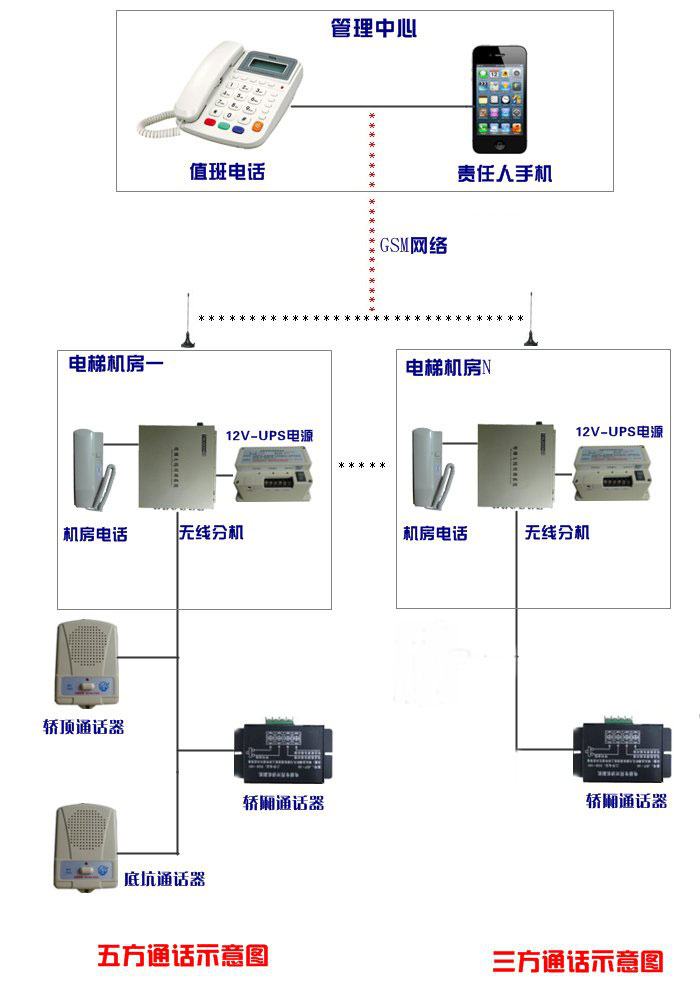

四、GSM電梯無線三(五)方對講系統布線圖

五、GSM電梯無線三(五)方對講系統接線圖

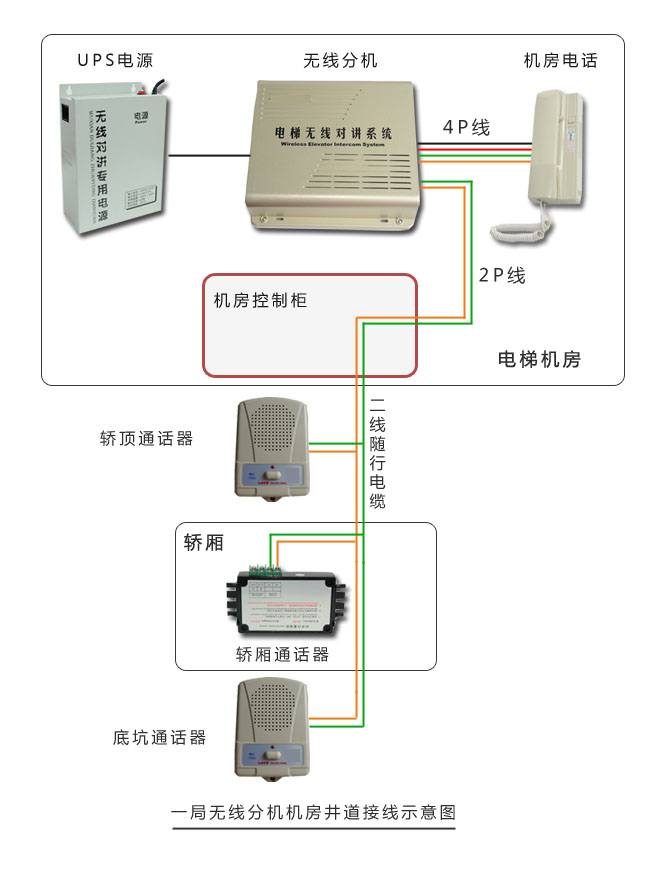

1、一路分機機房、井道、轎頂、轎廂、底坑接線圖

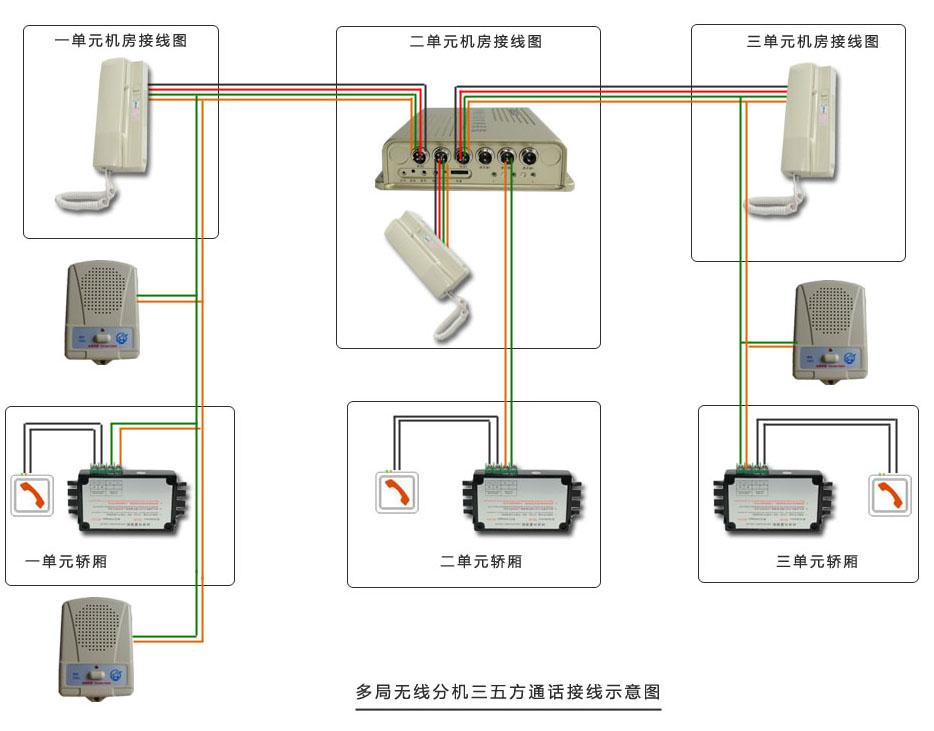

2.多路分機機房、井道、轎頂、轎廂、底坑接線圖

六、GSM電梯無線三(五)方對講系統安裝前準備

1.按照裝箱單逐一檢查設備外觀，組件，配件是否齊全完好，與裝箱單是否相符。

2.用戶根據自己的電梯情況先制定一個表格，注明每一臺電梯配的GSM卡號；在安裝無線分機之前在監控室統一測試一次，熟悉產品的操作和用法。

3.測試產品步驟：

a)GSM卡電話號碼存儲：找一部常用的手機將GSM插入開機，用手機按（姓名a,b,c…或1,2,3…的順序）將電梯故障時需要撥打的電話號碼存到SIM卡內，設置完成，取出卡插入無線設備即可；

b)將每張GSM卡依次按照上述方法增加電梯故障時需要撥打的電話號碼；

c)按照預先制定好表格的順序將GSM卡（在設備未通電條件下）逐一插入無線對講分機中；

d)給無線分機通電后等待GSM開機成功（大約30秒，接上通話器有語音提示），然后短接通話器“呼叫”鈕，查看無線分機是否撥打設置好的電話以及聲音是否正常，將全部分機和GSM卡都測試一次，然后再去機房安裝。

4.安裝工具：十字改錐，電鉆，標記位置的筆。

七、GSM電梯無線三(五)方對講系統的安裝

A.監控室設備：  無

B.電梯機房設備

1.電梯無線對講分機

2.UPS專用電源

3.專用天線

4.機房電話（三方五方通話時才有）

安裝方法：

1.將無線分機安裝在電梯控制機房里離門窗近的地方，便于操作和無線信號的接收與發射，并且放在平面墻離地面1.5米處，用4個螺絲釘打孔固定。

2.將專用UPS電源固定在分機邊上，接通電源，打開電源開關，指示燈顯示紅色，12V電源輸出。（第1次使用要充電24小時，電源不能長時間不充電）。

3.將天線與分機連接，并垂直放于信號好的地方。

4.將兩芯控制線接到分機副機接口，再接入電梯隨行電纜（兩條不帶電的），在轎廂連接通話器：

5.將電源輸出的12V電源線接入對講分機，分機的電源指示燈為綠色，分機開始工作。

6.此時機房設備已全部安裝完備。具體接線圖見：第四節一路和多路接線圖：

C.轎廂通話器的安裝

1. 打開電梯轎廂的控制面板，先按轎廂通話器上的說明接入機房下來的兩條隨行電纜；

2.


（在轎廂里找到從機房下來的隨行電纜，按顏色接上通話器，連接正確通話器指示燈亮）

2.再將呼叫按鈕的兩條線接入呼叫按鍵接線柱，如果呼叫按鈕帶電，請在呼叫按鈕與通話器連接線中間加一繼電器將電隔離，保證通話系統正常工作；

3.然后將轎廂通話器用螺釘固定于控制面板傳聲孔處內.要求轎廂通話器安裝穩固，喇叭與麥克孔與電梯的傳聲孔面板相對應，兩者之間不能有任何屏蔽物和空隙；

注：如果是老梯改造，轎廂里還有有線的通話器，請將有線通話器用雙面膠粘在旁邊，只要不影響有線那邊正常通話就行，無線系統的通話器要放在傳聲孔處。

嘯叫處理：

嘯叫原因：轎廂通話器安裝不慎，有時會發生嘯叫，主要原因如下：a、轎廂通話器話筒及揚聲器開孔太小或堵塞；b、轎廂通話器與面板沒有緊貼，留有空腔；c、通話空間過小，副機前面有大面積硬壁物體反射。

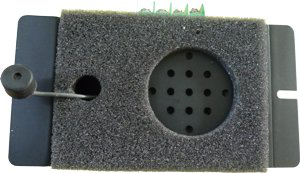

處理辦法：如下圖所示，拔出放在通話面板前面與通話口沒有堵塞的地方，然后再和主機通話試用，如果還有嘯叫再移動話筒位置直到與主機通話沒有嘯叫為準。

八、GSM電梯無線三(五)方對講系統使用說明

 本產品是用于電梯乘坐者因電梯停電或出現故障被困時，對外進行呼叫的救援系統，以及電梯維修保養時的通訊系統。產品分為：轎廂通話器、機房電話，轎頂通話器，底坑通話器以及無線分機，操作步驟如下：

1、轎廂通話器

a）轎廂內困人情況下，輕按呼救鍵。轎廂通話器將語音播放“已進入求救系統，再按一下取消”，然后系統將自動向外撥出已設定的求救電話號碼，按下呼救鍵后，8秒內再按一下此鍵，可取消呼叫；如果監控中心接通電話后，此時電梯轎廂內無法掛機，只有中心掛機后通話方可結束。

2、機房電話

a）拿起話筒即可與轎廂之間實現通話。

b）按“呼叫”鍵，即可呼值班室主機與其實現通話。

3、值班室

a）當接到呼叫時，提機即可通話，接通電話后如果不掛機，轎廂內被困人員不能掛機。

b）值班室回撥，回撥分機里的手機卡號即可與對應轎廂之間實現通話。

4、本分機下的電梯任意雙方正在進行通話時，其他三、五方都可以加入通話。

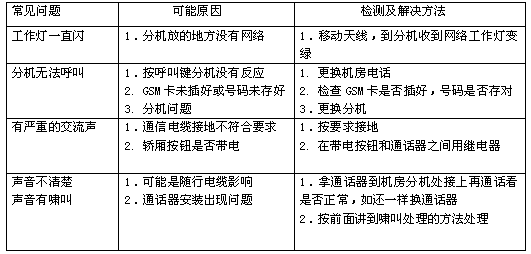

九、常見故障排除方法

三包條例

?無線電梯對講系統自購買之日起一年內，若出現非人為損壞的性能故障，消費者可憑發票及三包憑證在維修點享受免費修理服務。

無線電梯對講系統自購買之日起三十日內，若出現非人為損壞的性能故障，消費者可憑發票及三包憑證在原購機處免費更換相同的機器。

無線電梯對講系統自購買之日起七日內，若出現非人為損壞的性能故障，消費者可憑發票及三包憑證在原購機處免費換退貨。

?屬下列情況之一的電梯對講系統商品，不實行三包，需收費進行修理：超過三包有效期的，無有效發票及三包憑證的，三包憑證上的內容與商品實物標識不符或涂改的、未按說明書要求使用造成的損壞的、使用不當造成損壞的、非授權的維修或拆裝、人為損壞、因不可抗力造成的損壞、進液、摔壞、震裂等。

?用戶購機后，請正確完整填寫三包憑證上所有資料，經售機單位加蓋印章后方可生效，且三包憑證不得涂改，否則無效。

?在三包有效期內，消費者依照本規定享受免費修理、換貨、退貨的服務，修理、換貨、退貨須憑有效發票及三包憑證辦理。

本公司產品提供終身維修服務。

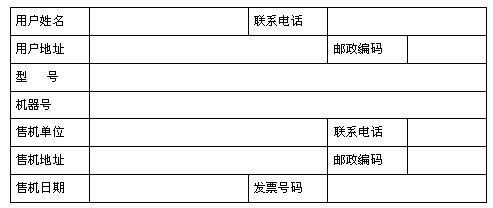

無線(GSM)電梯對講系統三包憑證

注：此卡經授權售機單位蓋章后方可生效。
